系统配置
整线核心设备一览
客户需求与加工挑战
欧洲头部片材制造商的核心痛点：
-
大宽幅厚薄均匀度控制
2200mm宽幅下，PVC熔体黏度高、热敏性强，模头流道末端的出料速度容易低于中心区域，导致片材边缘偏薄、中心偏厚，厚度公差难以控制在±0.03mm以内。客户此前的旧线在满产状态下片材横向厚度偏差经常超过正常范围，废品率高。
-
PVC热稳定性与分解控制
PVC加工温度窗口窄（约170-200°C），对热极为敏感，温度波动或熔体停留时间过长即发生分解，释放氯化氢气体并产生黑点、焦料，直接污染片材表面。客户要求整线具备精确的温控能力和低停留时间流道设计，从源头规避分解风险。
-
片材内应力与翘曲控制
大宽幅片材在三辊冷却过程中如果冷却速率控制不当，极易产生内应力积累，片材脱辊后出现翘曲、弯曲甚至开裂。客户要求片材平整度必须满足欧洲标准，旧设备无法稳定达标。
-
产能与稳定性平衡
客户要求整线在1300kg/h设计产能下长时间连续运行，不能因设备稳定性问题频繁停机清模或调整参数。
金纬机械解决方案
整线工程匹配设计，非单台设备供应

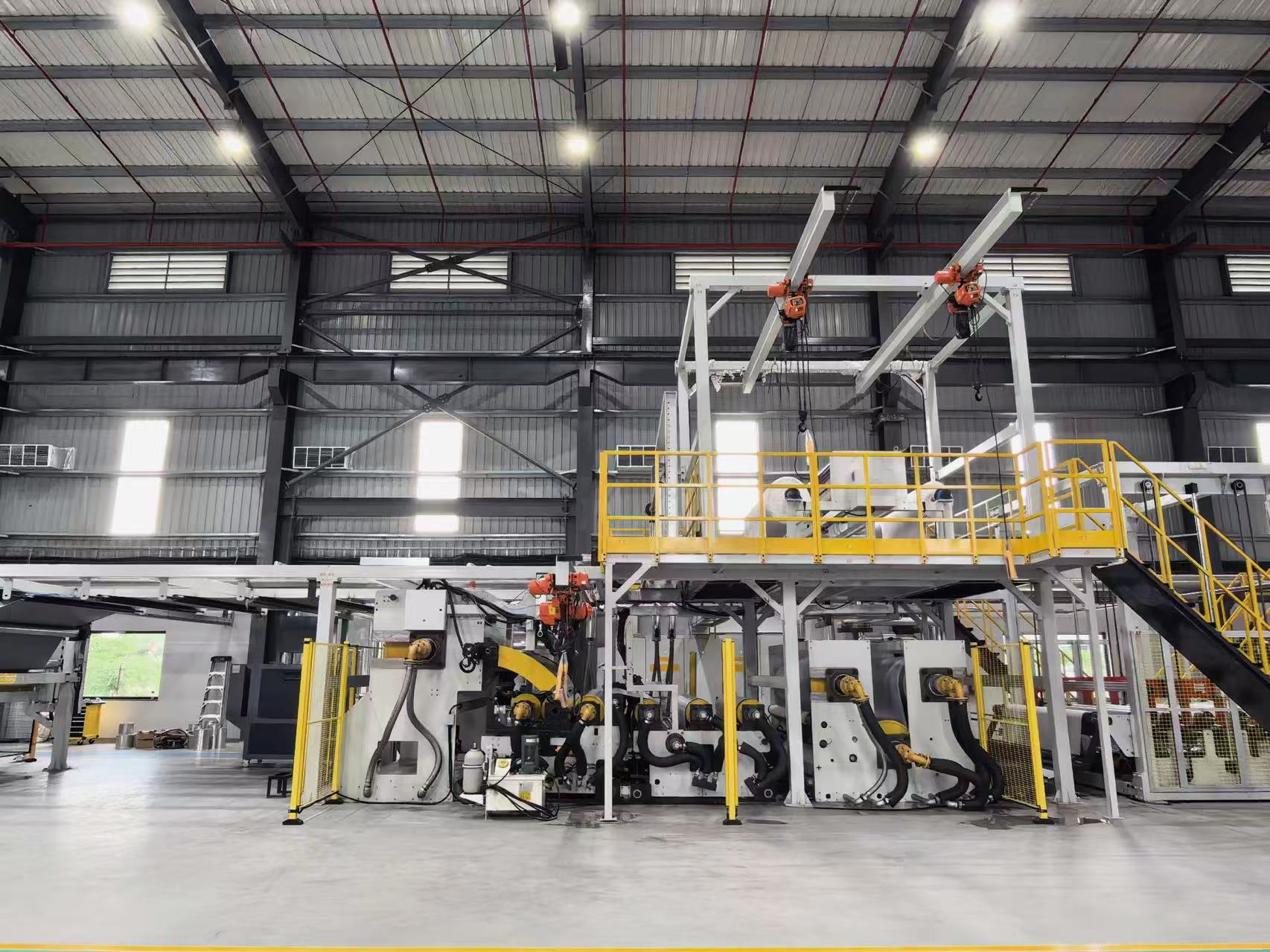

挤出系统
采用SJP150+90异向平双挤出机，针对PVC高黏度、热敏性特性优化螺杆压缩比和剪切元件设计，采用低剪切、温和塑化方案，熔体受控均匀升温，避免局部过热分解。螺杆与机筒均采用耐腐蚀合金材质处理，支持1300kg/h满产连续运行。
宽幅模头
配置金纬自研宽幅衣架式T型模头，流道经CAE模拟优化，流道内部抛光并作耐腐蚀镀层处理，缩短熔体停留时间，配独立分区加热，有效平衡宽幅出料速度分布，将片材横向厚度偏差控制在±0.03mm以内。

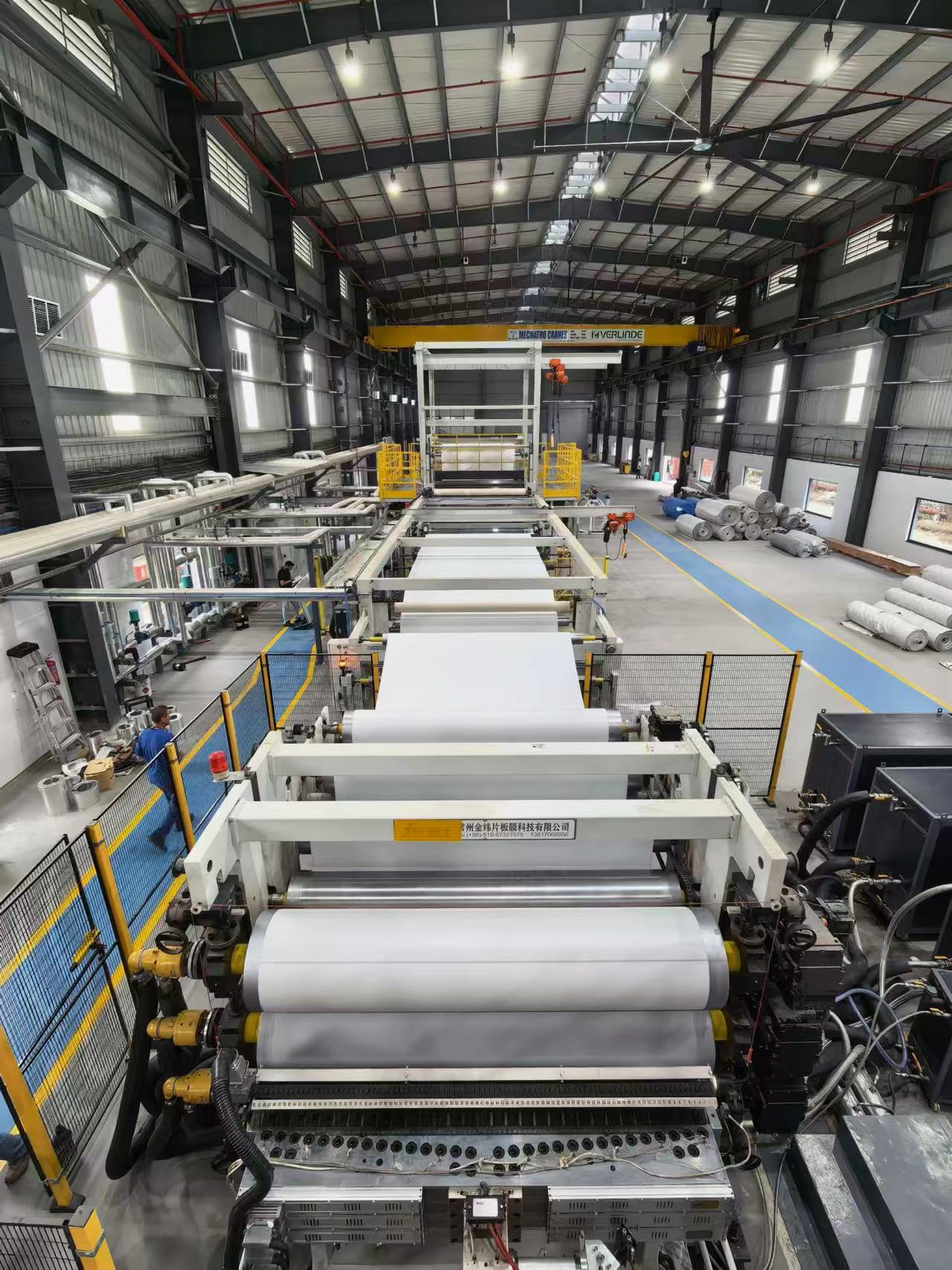

三辊压光定型
配置三辊压光机，辊面镀铬镜面处理，三辊独立驱动、独立温控，冷却速率可精准调节。针对PVC低导热特性预设差异化冷却曲线，确保片材均匀降温，有效抑制内应力和翘曲，表面光泽度稳定。
牵引与切割
双工位橡胶辊牵引机，牵引速度与挤出线速度闭环联动，保证片材输送平稳；配自动切割锯，切割长度可设定，切口平整无毛刺。
智能控制系统
全线采用西门子PLC集中控制平台，挤出温度、模头各区温度、三辊温度与转速、牵引速度等关键参数实时采集、闭环调节。内置多套工艺配方，不同配方切换时一键调用，大幅缩短换料调试时间。
关键配置选型逻辑：
为什么采用这些配置
2200mm宽幅下，传统模头流道难以保证边缘与中心出料一致。衣架式流道设计配合12区独立温控，可针对边缘区域适当提高温度以补偿熔体流动衰减，从而在宽幅范围内实现厚度均匀分布。
PVC熔体对剪切热和停留时间极为敏感。JWS180螺杆通过优化螺距和压缩比降低剪切发热，配合精确温控将熔体温度严格控制在分解温度以下；螺杆、机筒及模头流道均作耐腐蚀镀层处理，杜绝金属离子催化降解，从设备端保障PVC加工安全。
PVC导热系数低，冷却过快易导致内外温差过大、内应力积聚。通过三辊独立温控，设定缓冷梯度曲线，使片材在通过压光辊时逐步冷却，有效释放内应力，片材平整度满足DIN标准要求。
JWS180螺杆针对PVC高黏度特性优化熔融段长度和混炼元件，在保证1300kg/h高产速的同时，确保熔体温度均匀、塑化充分，避免因熔融不均导致的片材表面缺陷。
现场运行与验收表现
已交付客户印度工厂，系统表现稳定达标
该PVC片材挤出生产线已在客户印度工厂完成安装调试并投入运行。各项运行参数及最终产品状态均满足客户的工程验收要求，客户对整线的产能表现、片材品质及换料效率给予高度评价。
适用场景参考
该套系统工程逻辑与调试经验可迁移的应用领域
常见问题解答（FAQ）
关于该PVC片材挤出生产线的技术问答
