项目概览
- 客户地区： 德国
- 客户类型： 国际知名工程塑料半成品板材制造商
- 应用领域： HDPE/PP工业板材挤出成型
- 加工物料： HDPE（高密度聚乙烯）、PP（聚丙烯）
- 设计产能： 1000 kg/h
- 制品宽度： 2200mm
- 板材厚度范围： 1～30mm
- 核心设备： JWS180单螺杆挤出机
- 系统配置： 自动上料系统、JWS180主挤出机、宽幅T型模头、三辊压光机、双工位牵引机、自动切割锯、堆垛收卷系统、PLC集中控制系统
工艺流程
HDPE/PP原料 → 自动上料 → JWS180单螺杆挤出 → 宽幅T型模头 → 三辊压光定型 → 冷却托架 → 双工位牵引 → 自动切割 → 堆垛/收卷 → HDPE/PP成品板材
客户需求与加工挑战
该客户为欧洲头部工程塑料半成品制造商，产品广泛应用于化工防腐、食品加工、医疗器械及建筑领域，对HDPE/PP板材的尺寸精度、表面品质及批次一致性有着远高于通用标准的要求。在本项目中，客户的主要挑战在于：
- 大宽幅厚薄均匀度控制： 2200mm宽幅下，HDPE熔体黏度高、流动性差，模头流道末端的出料速度容易低于中心区域，导致板材边缘偏薄、中心偏厚，厚度公差难以控制在±0.03mm以内。客户此前的旧线在满产状态下板材横向厚度偏差经常超过正常范围，废品率高。
- 板材内应力与翘曲控制： HDPE和PP的结晶收缩特性不同，大宽幅板材在三辊冷却过程中如果冷却速率控制不当，极易产生内应力积累，板材脱辊后出现翘曲、弯曲甚至开裂。客户要求板材平整度必须满足欧洲标准，旧设备无法稳定达标。
- 双材料高效切换： 客户产线需在HDPE和PP订单间频繁切换，两种树脂的加工温度窗口、熔体流动性和冷却参数差异较大，切换过程中材料浪费和调试时间直接影响生产效率和成本。
- 产能与稳定性平衡： 客户要求整线在1000kg/h设计产能下长时间连续运行，不能因设备稳定性问题频繁停机清模或调整参数。
常州金纬片板膜科技解决方案
该项目并非单台挤出机的简单供应，而是围绕客户对大宽幅HDPE/PP板材高精度、高稳定性生产的综合需求，进行的涵盖上料、挤出、模头成型、压光定型、牵引切割及智能控制的整线工程匹配设计。金纬机械（JWELL）交付了这套整体解决方案：

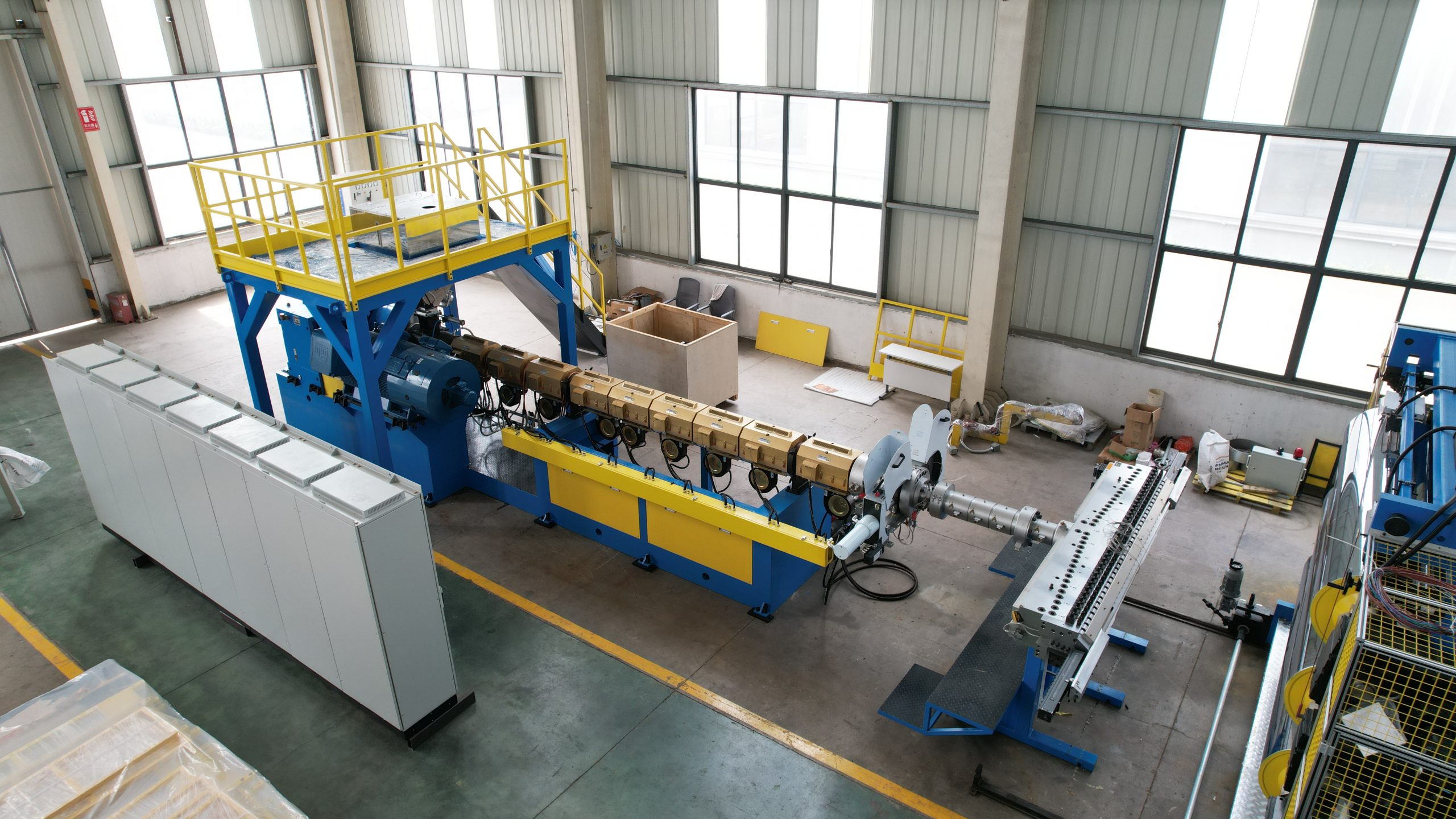

- 挤出系统： 采用JWS180高效单螺杆挤出机，针对HDPE高黏度特性优化螺杆压缩比和剪切元件设计，确保熔融充分、塑化均匀、排气干净。支持1000kg/h满产连续运行。
- 宽幅模头： 配置金纬自研宽幅衣架式T型模头，流道经CAE模拟优化，配独立分区加热，有效平衡宽幅出料速度分布，将板材横向厚度偏差控制在±0.03mm以内。
- 三辊压光定型： 配置三辊压光机，辊面镀铬镜面处理，三辊独立驱动、独立温控，冷却速率可精准调节。针对HDPE和PP不同的结晶收缩特性预设差异化冷却曲线，有效抑制板材内应力和翘曲。
- 牵引与切割： 双工位橡胶辊牵引机，牵引速度与挤出线速度闭环联动，保证板材输送平稳；配自动切割锯，切割长度可设定，切口平整无毛刺。
- 智能控制系统： 全线采用西门子PLC集中控制平台，挤出温度、模头各区温度、三辊温度与转速、牵引速度等关键参数实时采集、闭环调节。内置HDPE和PP两套工艺配方，材料切换时一键调用，大幅缩短换料调试时间。
为什么采用这些关键配置
- 衣架式模头+分区温控支持大宽幅均匀出料： 2200mm宽幅下，传统模头流道难以保证边缘与中心出料一致。衣架式流道设计配合12区独立温控，可针对边缘区域适当提高温度以补偿熔体流动衰减，从而在宽幅范围内实现厚度均匀分布。
- 三辊差异化冷却控制内应力与翘曲： HDPE的结晶温度区间比PP更窄，冷却过快会导致球晶粗大、板材脆化。通过三辊独立温控，针对HDPE和PP分别设定缓冷梯度曲线，使板材在通过压光辊时逐步冷却，有效释放内应力，板材平整度满足DIN标准要求。
- 双配方一键切换降低换料成本： HDPE和PP的加工温度差异约30-40°C，传统换料需人工逐步调温、反复试模。双配方系统将全部工艺参数预设存储，切换时一键调用，换料调试时间从原来的4-6小时缩短至1-2小时，显著减少材料浪费。
- 螺杆优化设计兼顾高产能与塑化质量： JWS180螺杆针对HDPE高黏度特性增加了熔融段长度和混炼元件，在保证1000kg/h高产速的同时，确保熔体温度均匀、塑化充分，避免因熔融不均导致的板材表面缺陷。
现场运行与验收表现

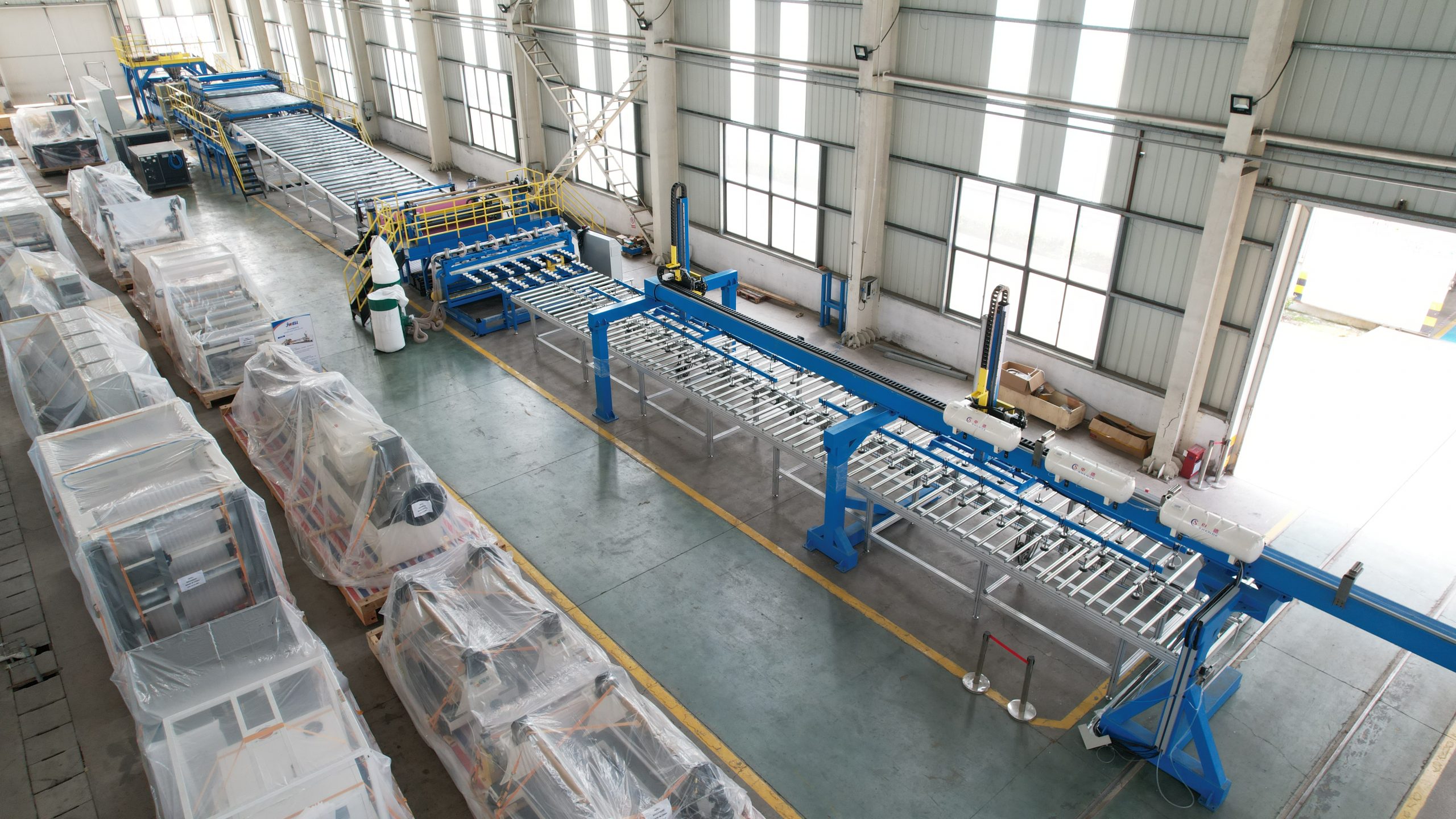

该HDPE/PP板材挤出生产线已在德国客户工厂完成安装调试并投入运行。系统表现稳定，达到1000kg/h的设计产能目标。调试与现场验收显示：
- 2200mm宽幅板材横向厚度偏差稳定控制在±0.03mm以内；
- 板材表面光洁平整，无气泡、流痕和色差缺陷；
- 连续运行72小时无异常停机，设备稳定性满足客户验收标准；
- HDPE与PP配方切换后，调试至合格板材产出的时间均控制在2小时以内；
- 板材平整度经客户质检部门按标准检测，全部合格。
各项运行参数及最终产品状态均满足客户的工程验收要求，客户对整线的产能表现、板材品质及换料效率给予高度评价。
适用场景参考
该套系统的工程逻辑和调试经验，对从事以下应用的HDPE/PP板材挤出项目具有工程参考价值：
- 化工防腐衬里板及焊接板材生产
- 食品级加工台面板及砧板基材
- 医疗器械级PP板材
- 建筑模板及防水垫层板
- 大宽幅PE/PP热成型片材
- 船舶及海洋工程用塑料板材
常见问题解答（FAQ）
- 该生产线如何在2200mm宽幅下控制板材厚度均匀度？主要依靠两点设计：一是衣架式T型模头流道经CAE模拟优化，保证熔体在宽幅方向上的流量分布均匀；二是模头横向独立温控，可针对边缘区域微调温度以补偿流动衰减。两者结合可将板材横向厚度偏差控制在±0.03mm以内。
- HDPE和PP切换时需要注意什么？两种材料的加工温度窗口不同，HDPE约180-220°C，PP约190-230°C。本线内置双配方系统，一键切换全部工艺参数（挤出温度、模头温度、三辊温度与转速、牵引速度等），换料调试时间可控制在2小时以内。建议切换前用专用清洗料过机，减少残留混料。
- 板材内应力导致翘曲问题如何解决？通过三辊压光机的独立温控系统，针对HDPE和PP分别设定差异化冷却梯度曲线。板材在通过三辊时逐步降温而非骤冷，使分子链有充分时间松弛，有效释放内应力。同时模头温度分区调节也对板材出模后的初始应力分布有优化作用。
- 该线最大产能能否超过1000kg/h？1000kg/h为设计额定产能，在实际运行中根据物料牌号、板材厚度和宽度的不同，产能可在800-1100kg/h范围内浮动。若客户未来需要进一步提升产能，可通过升级主电机功率和优化螺杆设计实现，整线框架具备扩展余量。
