项目概览

700kg/h 4m宽幅EVA防水卷材挤出生产线 — 东方雨虹。本项目为EVA（乙烯-醋酸乙烯共聚物）防水卷材专用产线，4m宽幅覆盖建筑防水工程主流需求，700kg/h产能匹配批量供货节奏。EVA防水卷材以其优异的柔韧性、低温施工性和与混凝土的良好粘接力，广泛应用于地铁隧道、建筑屋面及地下空间防水。

客户需求与加工挑战

1. EVA材料特殊的加工特性：EVA是乙烯与醋酸乙烯（VA）的无规共聚物，VA含量通常14-28%。VA含量越高材料越软、柔韧性越好，但熔体强度越低、越容易粘辊、加工窗口越窄。EVA加工温控需极其精准——温度过高则粘辊严重，温度过低则塑化不足影响力学性能。
2. 卷材柔韧性与施工适应性：EVA防水卷材的核心竞争力在于柔韧性好——低温（-20℃）仍可弯曲施工，与混凝土基面贴合性好。VA含量、分子量和加工工艺的匹配决定了柔韧性的最终表现，需要在配方和挤出工艺之间找到最优组合。
3. 粘辊问题的工艺控制：EVA在加工温度下极易粘附金属表面，三辊压光时若辊面温度控制不当，卷材会部分粘在辊面造成表面缺陷甚至断膜。脱辊剂的使用和辊温精确控制是连续稳定生产的前提。
4. EVA卷材的长期耐候性：EVA分子链中的VA基团在紫外线和湿热环境下有缓慢水解的趋势。虽然防水卷材通常埋于混凝土下不直接暴露，但部分裸露应用场景仍需关注耐候性。配方中需添加适量抗氧剂和光稳定剂。

JWELL解决方案

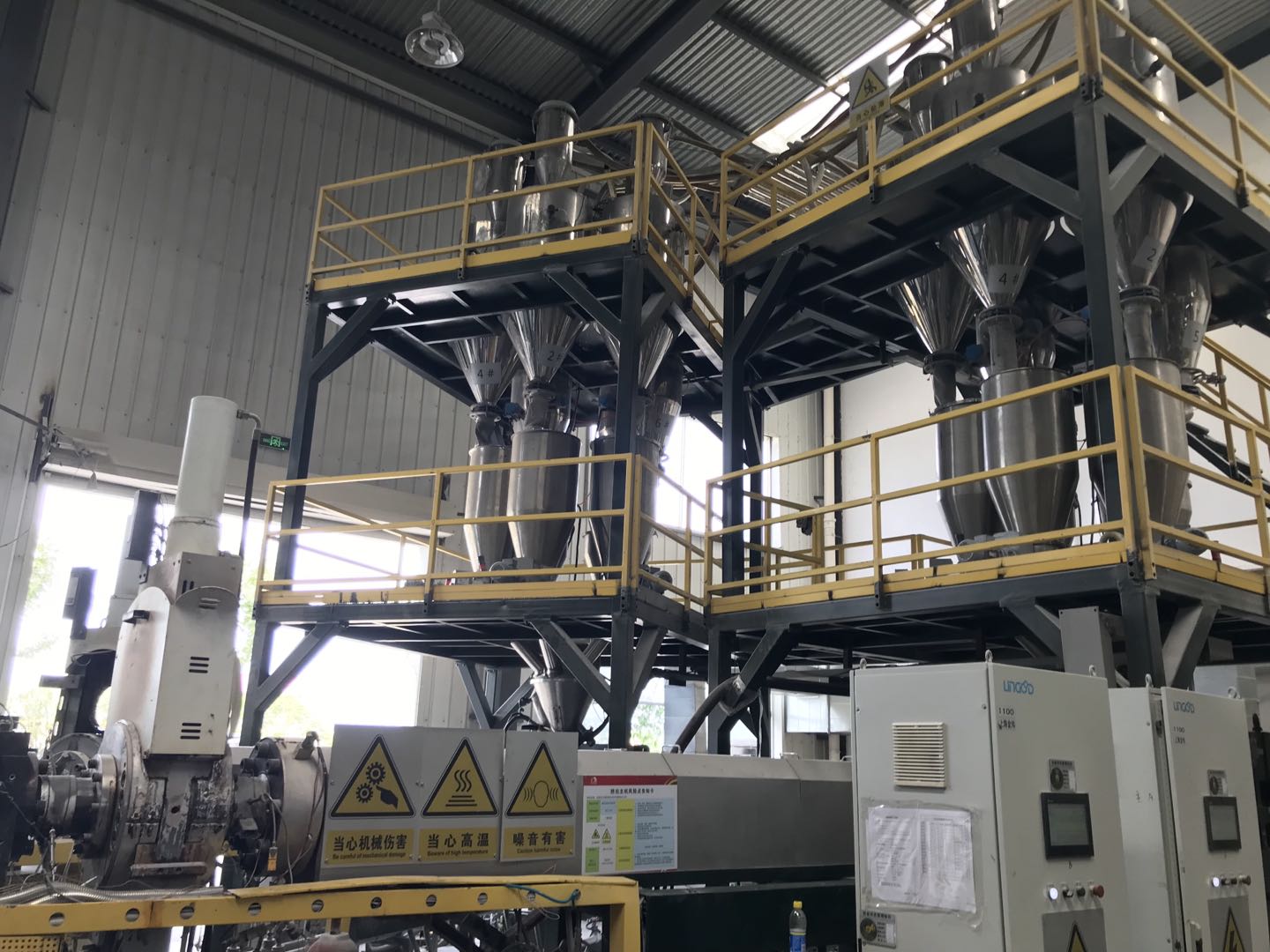

1. EVA专用低剪切螺杆设计：螺杆采用浅螺槽、低压缩比设计，严格控制剪切热产生，配合分区精密温控（料筒温度梯度设定在120-180℃），确保EVA在安全温度区间内充分塑化而不降解。

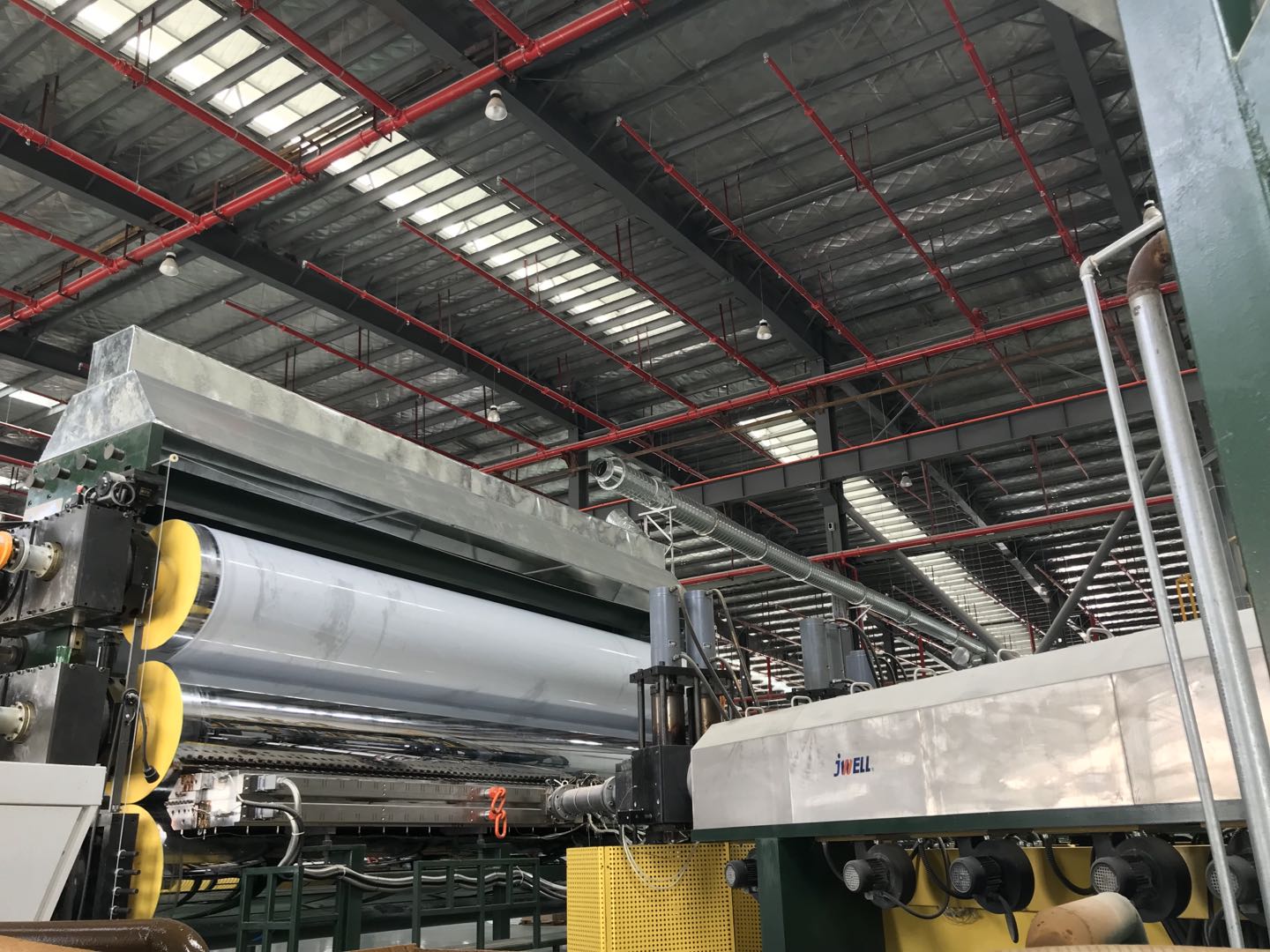

2. 防粘辊三辊系统：三辊表面做特氟龙（PTFE）涂层或采用防粘合金材质，配合精确温度控制（辊面温度控制在40-60℃，远低于EVA粘附温度），实现顺畅脱辊；辊间隙数字伺服精准调节。
3. EVA配方工艺优化：根据客户产品定位提供VA含量选择建议（常规防水卷材推荐VA 18-22%）、填料体系（碳酸钙/滑石粉配比）和功能助剂（抗氧剂、光稳定剂）的配方方案，兼顾柔韧性、成本和加工性。
4. 精密温控与快速响应系统：料筒各段采用PID闭环温控，温度超调＜±1℃；冷却采用风冷/水冷两套系统根据实际需要切换，确保EVA加工温度始终处于安全窗口。

为什么采用这些关键配置

EVA是挤出加工中”最难伺候”的材料之一——加工窗口窄（通常只有20-30℃）、容易粘辊、对剪切敏感。如果说PP的加工像”煮面”（温度波动宽容度大），EVA的加工就像”化巧克力”（温度稍微不对就出问题）。

防粘辊是EVA产线每天都要面对的工艺问题。PTFE涂层方案成本可控、效果可靠，是目前最成熟的防粘方案。更重要的是辊温控制策略——将辊温设定在40-60℃区间而非更低，是因为这个温度既能保证卷材充分冷却定型，又低于EVA开始明显粘附的温度（约80℃以上），同时避免了过低温度导致的冷凝水问题（工业环境中辊面温度低于露点会产生冷凝水影响卷材表面质量）。

EVA防水卷材在中国市场上处于”夹心层”——性价比不如PE，但柔韧性和施工性优于PE；性能不如TPO，但成本远低于TPO。在地铁隧道防水领域，EVA凭借适中的价格和优异的柔韧性占据着独特而稳固的市场位置。

现场运行与验收表现

2016年，该生产线在东方雨虹工厂完成安装调试并顺利验收。700kg/h满负荷生产测试中，EVA卷材表面光滑、脱辊顺畅、厚度均匀，产品物理性能（拉伸强度、断裂伸长率、低温弯折性）全部通过国标检测。产线投产以来持续稳定运行，为雨虹EVA防水卷材产品线的市场供应提供了坚实的产能保障。

适用场景参考

• 地铁/隧道防水
• 建筑屋面防水
• 地下空间（地下室、地下车库）防水
• 蓄水池/游泳池防渗
• 种植屋面耐根穿刺防水层

1. EVA防水卷材与HDPE防水卷材如何选择？

EVA的优势在于柔韧性——低温下仍可弯曲施工、与混凝土基面贴合紧密；缺点在于原材料成本比HDPE高、长期耐化学性不如HDPE。地铁隧道等需要卷材贴合混凝土不规则表面的场景首选EVA；垃圾填埋场等大面积平面铺设且对耐化学性要求高的场景首选HDPE。

2. EVA加工中如何有效解决粘辊？

三管齐下：一是辊面处理（PTFE涂层或防粘合金）；二是辊温控制（30-60℃安全区间）；三是配方中适量添加脱模剂（如硬脂酸锌或EBS）。三者协同才能实现稳定的连续生产，只靠单一手段效果有限。

3. VA含量对EVA防水卷材性能有何影响？

VA含量越高（如24-28%），卷材越柔软、低温韧性越好、与混凝土粘接力越强，但强度越低、耐热性越差、加工越困难（更易粘辊）。VA含量越低（如14-18%），卷材硬度和强度越高、加工性越好，但柔韧性下降。常规防水卷材推荐VA含量18-22%，在柔韧性和加工性之间取得平衡。
