PET预结晶与玻璃化转变温度：130°C结块事故解析 | 金纬机械

📅 2026年8月7日✍️ 金纬机械技术团队📚 PET挤出技术⏱️ 约12分钟阅读

一次真实的工厂停车事故，揭示了PET玻结晶转变温度（Tg）、结晶动力学与工业干燥器设计之间不可分割的关系。

目录

1. 一次本该避免的停车
2. 无定形切片跨过Tg的代价
3. 玻璃化转变温度：分子链的"解冻线"
4. 预结晶：在变软阶段抢出一副骨架
5. 结晶动力学：温度为什么重要
6. 实验室70°C与工业流化床的异曲同工
7. 预结晶后的颜色变化
8. PET vs. PTT vs. PEN：不同聚酯的工艺差异
9. 常见问题
10. 术语对照表
11. 参考文献

1. 一次本该避免的停车

试验机换料，PET湿切片（湿切片并非是被水淋湿的切片，只是指未经干燥的切片）倒进烘桶，温度直接设到130°C。两小时后去放料，料口堵得死死的。切片中间结成一块块硬壳，铲都铲不动。

⚠️ 根因诊断

老师傅过来看了一眼：没有做预结晶。

处理方式很朴素：先把烘桶降到70°C，烘上几个小时，中间拿出来翻一次料，再重新升温。整个处理过程耗时半个班。

当时只觉得麻烦，直到不久后读到 Modern Polyesters 里关于固相缩聚（solid-state polycondensation，SSP）的章节，才恍然大悟：跳过预结晶不只是操作疏忽，更是对无定形聚合物在Tg以上物理行为的根本违背。

2. 无定形切片跨过Tg的代价

PET切片从切粒机出来，基本是无定形态（amorphous），分子链来不及排入晶格，处于混乱的玻璃态。这种切片有个特点：温度一旦越过玻璃化转变温度，表面会突然变软发粘。

Modern Polyesters 在讨论SSP工艺时，对结晶在工艺中的地位有这样的描述：

Crystallization is an integral part of the SSP process. It begins as soon as amorphous pellets are heated above their glass transition temperature of ca. 75°C, and continues throughout the heating up to SSP temperatures and during SSP processing.

——结晶是SSP工艺不可分割的一部分。无定形粒子一旦被加热到其玻璃化转变温度（约75°C）以上，结晶就开始了，并在后续升温至SSP温度及整个SSP处理过程中持续进行。 —— Scheirs & Long (Eds.), Modern Polyesters, Wiley, 2003, Ch. 4

这段文字里有条容易被忽略的信息：无定形切片从越过Tg那一刻起，结晶和团聚就在赛跑。谁跑赢了，决定装置是平稳运行还是堵料停车。

130°C烘桶之所以结块，就是因为在远高于Tg的温度下，切片表面软化，而内部又没有足够的结晶相来维持颗粒形状，粒子间接触点直接烧结到一起。

3. 玻璃化转变温度：分子链的"解冻线"

要理解为什么结块，需要回到玻璃化转变温度本身。董纪震《合成纤维生产工艺学》（1991）给出了一个链段尺度的图像：

当高聚物达到玻璃化转变温度时，主链中50~100个碳原子链段开始绕主链轴转动，产生具有较宽松弛时间谱的高度可逆形变。

——董纪震，《合成纤维生产工艺学》，纺织工业出版社，1991

这段描述的关键是"链段开始转动"。

• Tg以下：链段被冻结，材料表现为刚性玻璃体。
• Tg以上：链段获得运动能力，材料进入高弹态。

两者的力学差异是数量级的：

状态	形变量	杨氏模量	宏观表现
玻璃态（T<Tg）	0.01~0.1%	10⁵~10⁶ N/cm²	硬、脆、尺寸稳定
高弹态（Tg<T<Tf）	100~1000%	10¹~10² N/cm²	软、粘、易变形

模量暴跌三到四个数量级，意味着粒子接触面上微小的压力就足以造成显著形变。把一堆无定形切片堆在130°C，每个粒子的自重加上料层压力，就足够让接触面"愈合"成一块。

Modern Polyesters 取PET的Tg约为75°C。75°C和130°C之间隔着55°C，这55°C就是玻璃态与高弹态的全部距离。

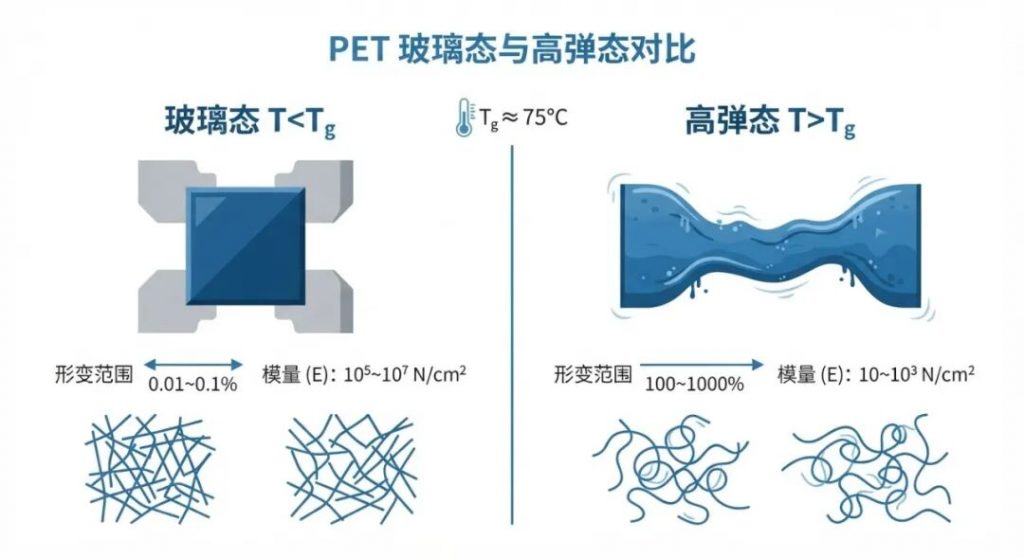

[信息图：PET玻璃态与高弹态在形变量、模量上的数量级差异，标注Tg约75°C分界线]
alt="PET杨氏模量和形变量在玻璃态与高弹态的对比图，Tg分界线标注在75°C"

4. 预结晶：在变软阶段抢出一副骨架

既然越过Tg就必然变软发粘，工业上怎么处理？不是避开Tg——结晶必须高于Tg，因为分子链需要运动能力才能排入晶格。策略是让结晶抢在粘连之前完成。

结晶一旦开始，晶区就充当刚性骨架，把粒子的软化点抬高。Modern Polyesters 给出了工业上的标准做法：

The amorphous feed material is crystallized in a two-stage process. In the first stage, a spouting bed, with high gas velocities, is used to achieve a vigorous pellet motion and thereby prevent agglomeration as the pellets quickly heat up and crystallize. In the second stage, a pulsed fluid bed, with lower gas velocities, is used to achieve quieter bed motion and guarantee a minimum pellet residence time.

——无定形进料在一个两段式工艺中结晶。第一阶段使用高气速的喷动床，通过剧烈的粒子运动来防止团聚，此时粒子快速升温并结晶。第二阶段使用较低气速的脉冲流化床，床层运动更平缓，以保证最短停留时间。 —— Modern Polyesters, Ch. 4, §4.2

The spouting bed temperature is generally in the range of 150–170°C, which is close to the maximum spherulite growth rate, and therefore ensures quick completion of the primary crystallization. The material temperature at the outlet of the pulsed fluid bed is usually <180°C.

——喷动床温度通常在150-170°C，接近最大球晶生长速率，因此能确保初级结晶快速完成。脉冲流化床出口的物料温度通常低于180°C。 —— Modern Polyesters, Ch. 4, §4.2

两个数字值得留意：

• 150~170°C贴近PET最大球晶生长速率区间，初级结晶在几分钟内完成。
• <180°C出口料温，防止粒子在结晶度不足时进入更高温度区间。

流化床在这里并非只是传热，更是分离器。高气速让每个粒子保持运动，接触面来不及愈合，结晶就已经把粒子定型。

[流程图：喷动床预结晶至脉冲流化床的物料走向，标注150-170°C与出口<180°C两个关键温度节点]
alt="PET预结晶工艺流程图：喷动床150-170°C连接脉冲流化床，出口温度低于180°C"

机理链条是：变软 + 分离 + 结晶，三者缺一不可。

• 变软是越过Tg的必然结果。
• 分离靠气速或搅拌实现。
• 结晶把粒子从粘软态改造成刚性态。

预结晶做完，粒子表面已有一层结晶壳，软化点被抬高，后续进入干燥塔或SSP反应器才不会再次粘连。

5. 结晶动力学：温度为什么重要

结晶速率与温度的关系不是经验估计。Jabarin（1989）用光散射、消偏振光强度和密度法，系统表征了PET在不同温度下的结晶动力学。结果证实PET的结晶行为对温度有强烈依赖性，总体结晶速率在不同温度区间差异显著（Jabarin, 1989）。

如 Modern Polyesters 所述，喷动床温度150~170°C的选择并非随意——它贴近PET最大球晶生长速率，确保初级结晶在几分钟内完成，快到足以跑赢团聚。

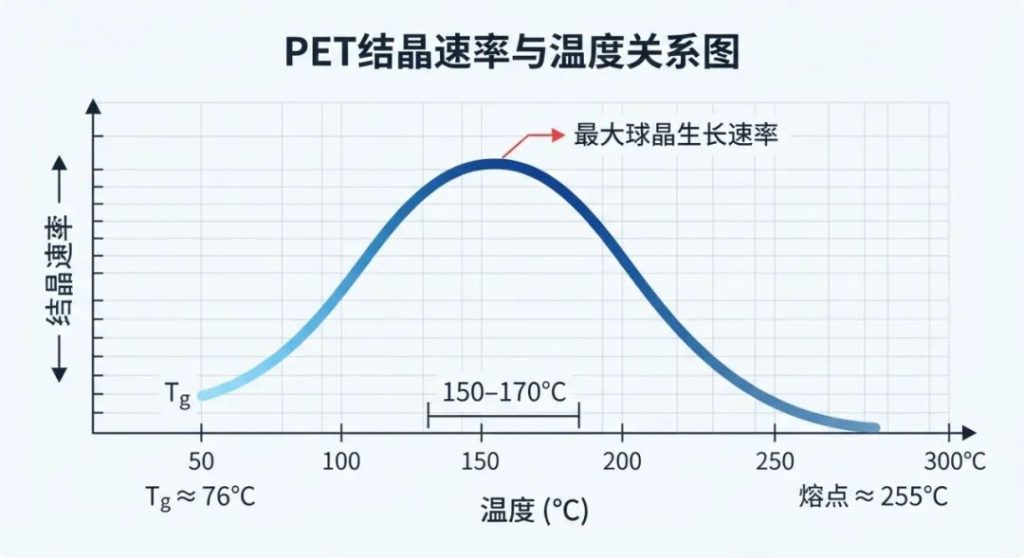

[图表：PET球晶生长速率与温度关系曲线，标注Tg、最大生长速率区间与熔点]
alt="PET球晶生长速率随温度变化曲线，Tg标注75°C，峰值在150-170°C附近，熔点约260°C"

这一原理在 Modern Polyesters 第16章中又被强调了一遍：

Movement of the chips by agitating in the zone of crystallization or in a fluidized bed is a very effective method for preventing sticking.

——在结晶区间通过搅拌或流化床方式持续翻动物料，是防止粘连的有效手段。 —— Modern Polyesters, Ch. 16, §3

6. 实验室70°C与工业流化床的异曲同工

回到开头的事故。实验室70°C起步，压在Tg附近甚至略低于Tg，粒子保持玻璃态不粘；中途翻料，本质是人工流化，用人力把粒子抖散；充分干燥后再升温，此时已有部分结晶起步，再进入结晶窗口就安全了。

参数	实验室恢复（70°C）	工业喷动床（150~170°C）
起始温度	~70°C（Tg附近或略低）	150~170°C（高于Tg，接近最大结晶速率）
起始粒子状态	玻璃态，不粘	软化中，但快速结晶
分离机制	人工翻料（人力流化）	高气速（喷动床）
结晶速度	慢（低于最佳结晶窗口）	快（在球晶最大生长速率附近）
底层逻辑	粒子变软时保持分离，让结晶建好刚性壳。

两者的底层逻辑完全一致：粒子变软的那段时间里，别让它们挨着。工业流化床把这道题推到了极致：温度更高，结晶更快，用气速替代人工翻料。

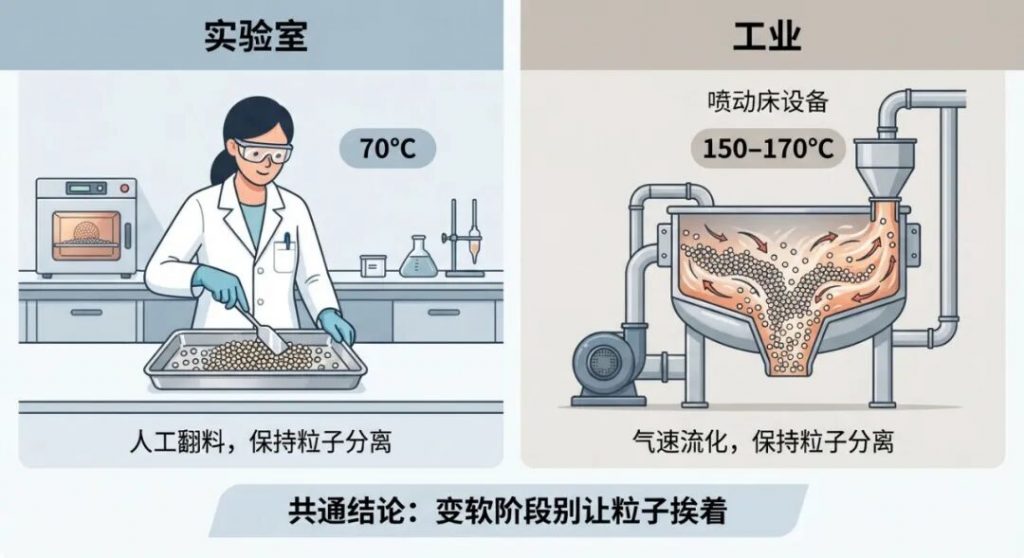

[对比图：实验室70°C手动翻料 vs. 工业150-170°C喷动床，标注共同逻辑"保持粒子分离"]
alt="实验室70°C手动翻料干燥与工业150-170°C喷动床预结晶的并排对比图"

与SSP反应釜的集成

间歇式SSP装置中，预结晶器与干燥器甚至直接挂在反应釜上

The reactor can be equipped with a precrystallizer and a dryer. In this way, the reactor can be charged with hot, crystalline polymer, which saves energy, prevents sticking to the reactor walls and reduces the reaction time.

——反应釜可以配备预结晶器和干燥器。这样，反应釜可直接投入热的结晶聚合物，节省能量，防止粘附釜壁，并缩短反应时间。 —— Modern Polyesters, Ch. 16, §4.1

预结晶的收益由此落到三个工程指标上：能耗、粘壁与反应时间。跳过这道工序，省下的时间会在停车和清料时加倍还回去。

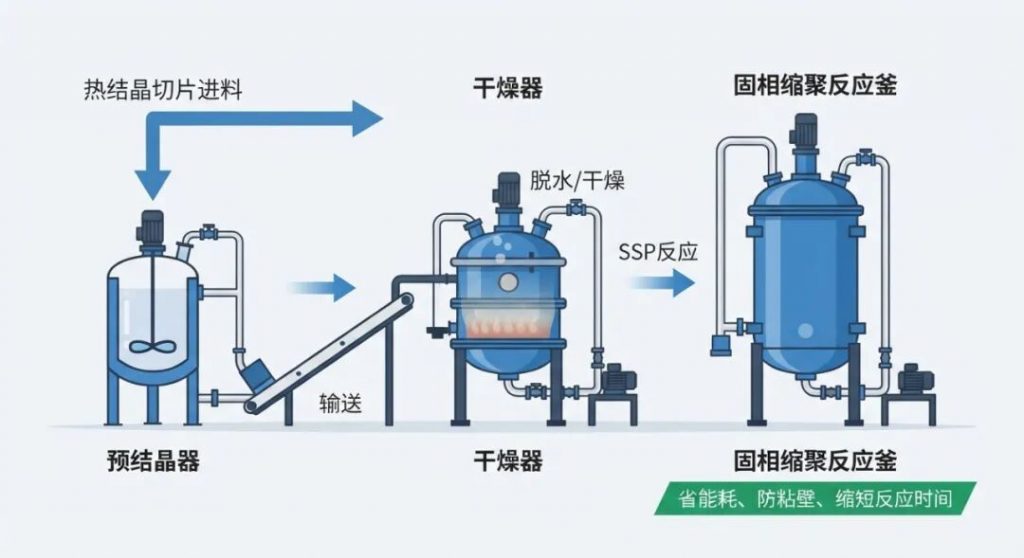

[流程图：间歇式SSP装置中预结晶器、干燥器与反应釜的连接关系]
alt="间歇式SSP装置示意图，预结晶器、干燥器与反应釜串联连接"

SSP动力学对预结晶的支撑

SSP本身的动力学研究也支持这道工序。Tang等（1995）通过数值方法指出，单粒内SSP反应速率由扩散与反应共同控制，粒芯到表面的速率分布取决于乙二醇和水等副产物的浓度梯度（Tang et al., 1995）；Gao等随后对这一过程建立了反应器级模型（Gao et al., 1997）。

结晶段先把水分和乙醛带走，正是为了让后续固相反应少受副产物扩散的拖累。

7. 预结晶后的颜色变化

预结晶后颜色变了，这个观察和防粘连说的是同一件事。天然PET切片的变化通常来自两个叠加的机理。

天然PET切片：透明到乳白

瓶级PET在非晶态下呈"玻璃般透明"。一旦形成球晶，晶区与无定形区的折射率差异引起光散射，切片从透明变为乳白、不透明。这种"变白"来自结晶度上升，不是氧化。

黄变：热降解与氧化降解

长时间热空气处理可能带来黄变。PET的黄变由热降解与氧化降解共同作用引起：

Yellowing of the polymer can be caused by thermal as well as by oxidative degradation. Oxidative degradation can be minimized by careful operation under an inert gas atmosphere, but thermal degradation can only be avoided by reducing the reaction temperature.

——聚合物的黄变可由热降解与氧化降解共同引起。在惰性气体环境下仔细操作，可以最大限度减少氧化降解；但热降解只能通过降低反应温度来避免。 —— Modern Polyesters, Ch. 16

所以Buhler工艺在结晶段通常用空气，但把气体温度限制在185°C以下；温度更高时改用氮气，正是为了防止氧化和切片黄变：

Air is typically used as the heating medium in both beds, whereby the gas temperature generally does not exceed 185°C. Higher temperatures can be employed, but nitrogen rather than air is used to prevent oxidation and the yellowing of pellets.

——两个床层通常以空气作为加热介质，气体温度一般不超过185°C。可以采用更高的温度，但此时需用氮气代替空气，以防止氧化和切片黄变。 —— Modern Polyesters, Ch. 4, §4.2

色母切片：颜料敏感性

色母切片的变化是另一套逻辑。有机颜料的热稳定性是体系相关的，颜色变化可能来自颜料热分解、颜料与介质的化学作用、部分溶解，以及结晶形态和粒径变化（再结晶）（Herbst & Hunger, 2004）：

Recrystallization is commonly associated with coloristic changes; it particularly improves the opacity and accordingly reduces the transparency of a material. Color change is slow at low temperatures, but at 160°C the effect is rapid.

——再结晶通常伴随着色性能的变化，尤其会提高遮盖力、降低材料的透明度。低温下颜色变化缓慢，但在160°C下变化迅速。 —— Herbst & Hunger, Industrial Organic Pigments, 3rd ed., Wiley-VCH, 2004

预结晶和干燥恰恰是"温度不高但时间以小时计、还常常处于热空气中"的工况，对热敏颜料同样构成考验。熔融纺丝温度更高（PET约285°C），但停留只有几分钟；预结晶的150~170°C看似温和，长时间、热空气与颜料三者叠加，色相偏移和着色力下降就可能已经发生。

材料	常见变化	主要机理
天然PET切片	透明→乳白	晶区与无定形区折射率差异引起光散射
天然PET切片	白度下降、偏黄	热氧降解生成发色基团
色母切片	色相偏移、着色力下降	颜料热分解、溶解、再结晶或晶型转变

实用建议：先做小样。用CIELAB色度计记录自然切片的b*值变化，对色母料做预结晶前后色差对比（ΔE）。敏感牌号尽量降低温度、缩短时间，必要时改用氮气。

8. PET vs. PTT vs. PEN：不同聚酯的工艺差异

"Tg→软化→结晶→防粘"的框架还能解释不同聚酯材料的工艺差异：

Whereas pre-crystallization of PET may be conducted in a dry air environment, the higher operating temperatures for PEN can oxidize the pellet surfaces, thus requiring greater process control or the use of inert atmospheres.

——PET的预结晶可以在干燥空气环境中进行，而PEN的操作温度更高，粒子表面易被氧化，因此需要更严格的过程控制或采用惰性气氛。 —— Modern Polyesters, Ch. 4

Because of the faster crystallization rate, PTT pellets are already semicrystalline after pelletizing, and do not require pre-crystallization prior to drying as with PET.

——由于结晶速率更快，PTT粒子在切粒后已经是半结晶状态，因此干燥前不需要像PET那样进行预结晶。 —— Modern Polyesters, Ch. 4

树脂	是否需要预结晶	气氛	原因
PET	是	干燥空气（≤185°C）；以上用N₂	切粒后无定形；标准结晶速率
PTT	否	不适用	结晶更快；切粒后已半结晶
PEN	是	惰性（N₂）	操作温度更高，表面易氧化

每个聚酯品种都在用自己的方式回答同一个问题：如何在Tg之上安全地把无定形粒子变成不粘的结晶粒子。

常见问题

PET的玻璃化转变温度Tg是多少？

PET的玻璃化转变温度约为75°C。高于此温度时，PET无定形区从刚性玻璃态转变为柔软高弹态，50~100个碳原子的链段开始绕主链轴转动和重排。

为什么PET切片在130°C不预结晶直接烘干会结块？

无定形PET切片在高于Tg（约75°C）的130°C下，切片表面软化发粘。没有结晶壳维持粒子形状和抬高软化点，相邻切片的接触点直接烧结在一起，形成坚硬的结块，堵塞放料口。

工业PET预结晶使用什么温度？

工业PET预结晶通常使用喷动床，温度150~170°C，接近PET最大球晶生长速率。脉冲流化床出口料温控制在180°C以下。空气作为加热介质时温度不超过185°C，更高温度则改用氮气以防氧化和黄变。

所有聚酯树脂干燥前都需要预结晶吗？

不是。PET切粒后基本无定形，需要预结晶。PTT（聚对苯二甲酸丙二醇酯）结晶速率更快，切粒后已半结晶，不需要预结晶。PEN（聚萘二甲酸乙二醇酯）需要预结晶，但操作温度更高，需惰性气氛防止表面氧化。

Tg与预结晶是什么关系？

预结晶必须在Tg以上进行，因为分子链需要运动能力才能排入晶格。但Tg以上切片也会软化发粘。预结晶本质上是在Tg之上与时间赛跑：结晶必须在软化表面融合之前建好刚性结晶壳。

PET预结晶后为什么会变白？

PET从透明变为乳白色是因为球晶形成后，晶区与无定形区的折射率差异引起光散射。这种变白是结晶度上升的表现，不是降解或氧化。

核心结论

Tg（PET约75°C）不是终点，它是起跑线。跨过它，链段开始运动，结晶开始生长，粒子开始变软，一切关于粘连与团聚的故事都从这里展开。

预结晶是不可少的，它是在Tg之上跟时间抢结晶。慢了，切片就粘在一起——省下的半小时工序时间，会在停车和清料时加倍还回来。

术语对照表

英文/ 中文
glass transition temperature (Tg)
玻璃化转变温度
amorphous
无定形
solid-state polycondensation (SSP)
固相缩聚
spouting bed
喷动床
pulsed fluid bed
脉冲流化床
spherulite growth rate
球晶生长速率
agglomeration
团聚、结块
precrystallization
预结晶
semicrystalline
半结晶
high-elastic state / rubbery state
高弹态
CIELAB
CIELAB 颜色空间（L、a、b 三坐标）
yellowing
黄变
recrystallization
再结晶
tinctorial strength
着色力

参考文献

1. Scheirs, J. & Long, T. E. (Eds.). Modern Polyesters: Chemistry and Technology of Polyesters and Copolyesters. Chichester: Wiley, 2003. Ch. 4, §3 and §4.2; Ch. 16, §3 and §4.1.
2. 董纪震.《合成纤维生产工艺学》. 北京：纺织工业出版社，1991.
3. Jabarin, S. A. "Crystallization behavior of poly(ethylene terephthalate)." Polymer Engineering & Science, 1989, 29(18): 1259–1264. DOI: 10.1002/pen.760291808.
4. Tang, Z.-L., Gao, Q., Huang, N.-X., & Sironi, C. "Solid-state polycondensation of poly(ethylene terephthalate): Kinetics and mechanism." Journal of Applied Polymer Science, 1995, 57(4): 473–485. DOI: 10.1002/app.1995.070570409.
5. Gao, Q., Huang, N.-X., Tang, Z.-L., & Gerking, L. "Modelling of solid state polycondensation of poly(ethylene terephthalate)." Chemical Engineering Science, 1997, 52(3): 371–376. DOI: 10.1016/S0009-2509(96)00414-9.
6. Herbst, W. & Hunger, K. Industrial Organic Pigments: Production, Properties, Applications, 3rd ed. Weinheim: Wiley-VCH, 2004.
